TC 3001

DESCRIZIONE

Soluzione di scansione compatta sistema di telecamere per registrazione - riconoscimento - taglio

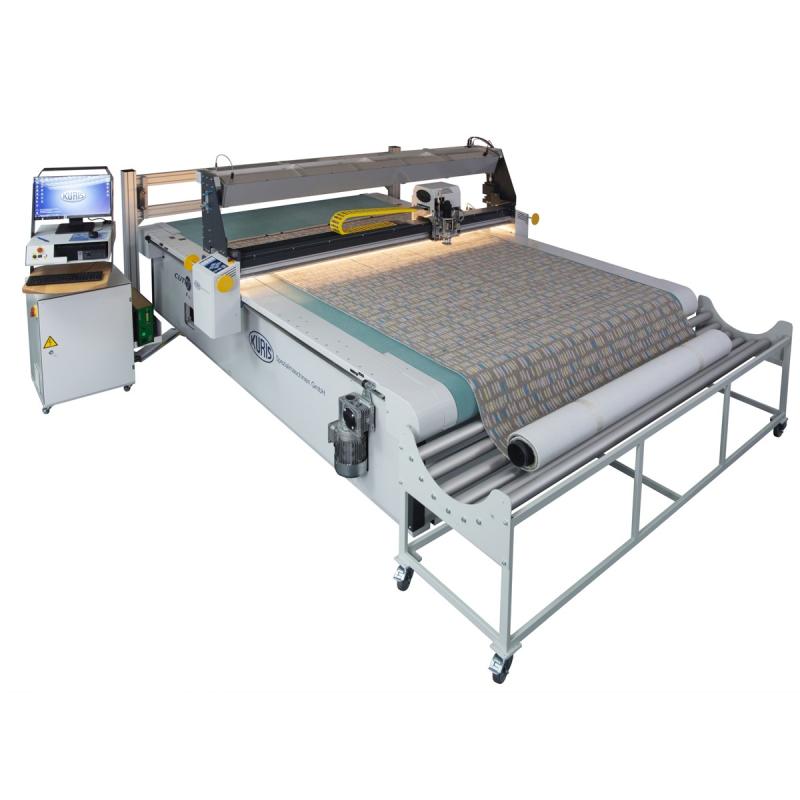

Compatto, veloce e affidabile! Il sistema di taglio TC3001 a foglio singolo, fa parte della quarta generazione dei collaudati sistemi di taglio, che sono stati completamente ottimizzati e progettati per rispondere alle vostre esigenze con una massima produttività e qualità di produzione.
Le caratteristiche principali di questi sistemi sono le teste di taglio con asse Z programmabile e dotate di utensile Multiflex.
La tecnologia dell'utensile adattivo può essere adattata individualmente e con precisione al rispettivo materiale. Ciò significa che si ottengono sempre condizioni di taglio ottimali. Oltre ai tempi di immersione estremamente brevi, questo sistema convince anche per l'elevata velocità di traslazione e di taglio. Con il sistema di cambio utensile, anche i tempi di attrezzaggio vengono notevolmente ridotti, poiché sono necessari pochi passaggi di regolarizzazione.

visitexLOC di KURIS powered by digMAR

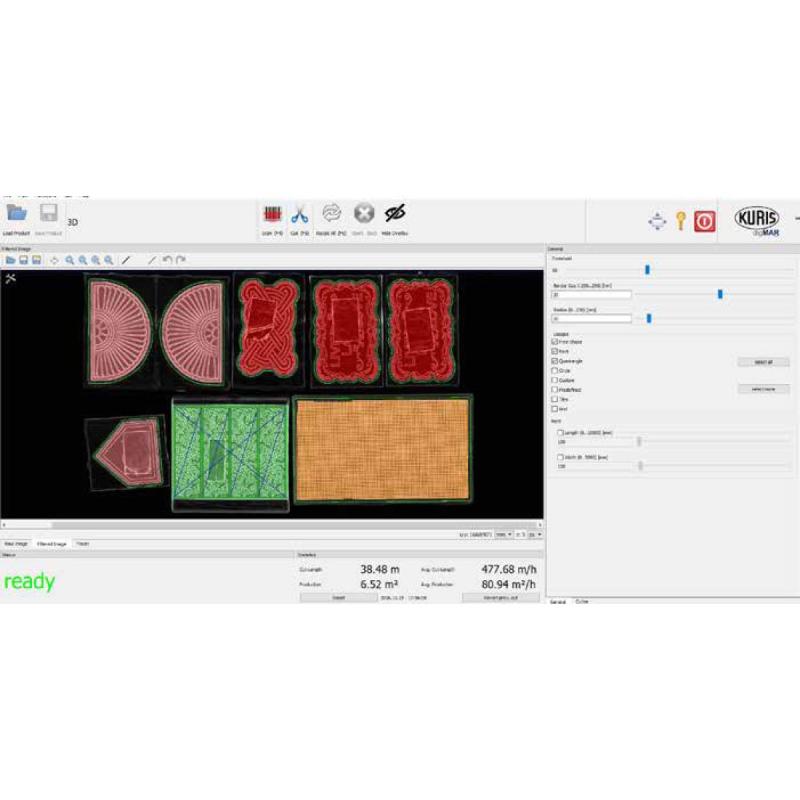

Il sistema di elaborazione delle immagini visitexLOC è stato sviluppato appositamente per le macchine Kuris per il taglio di tessuti e tappeti e viene utilizzato per determinare automaticamente le coordinate di taglio. A seconda delle esigenze, i materiali da tagliare vengono scansionati in 2D o 3D attraverso l’utilizzo della fotocamera. Le coordinate di taglio così calcolate vengono quindi trasmesse al sistema di taglio per l'ulteriore lavorazione.

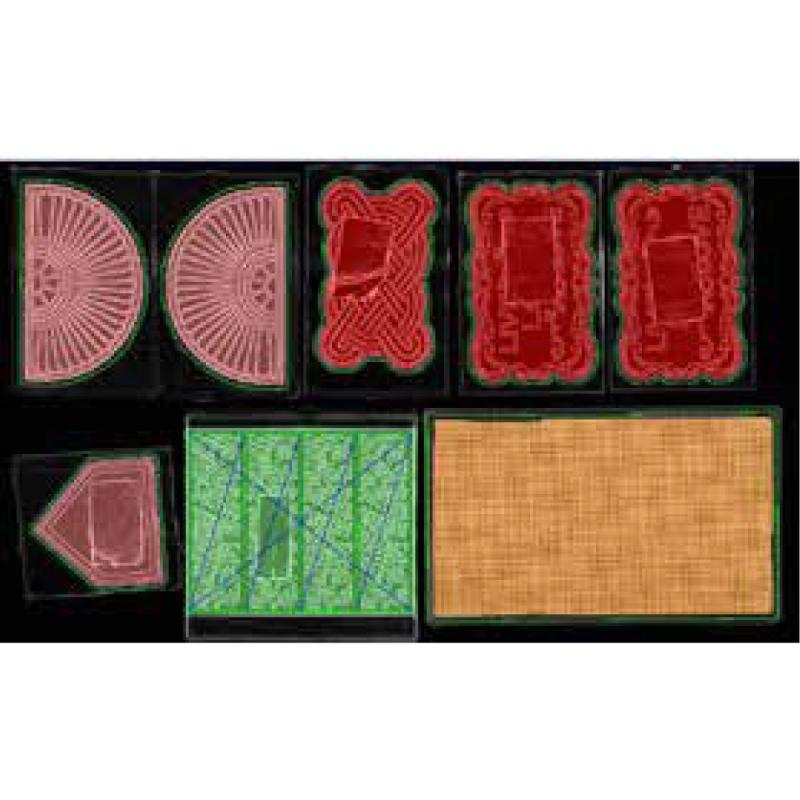

Oltre alla possibilità di ingrandire o ridurre le forme scansionate a piacere, è anche possibile arrotondare gli angoli a piacimento. I vari moduli di calcolo che possono essere adattati alle esigenze del cliente aiutano l'operatore a determinare le coordinate di taglio ottimali. I moduli di calcolo standard predefiniti aiutano l'operatore a determinare le coordinate di taglio ottimali:

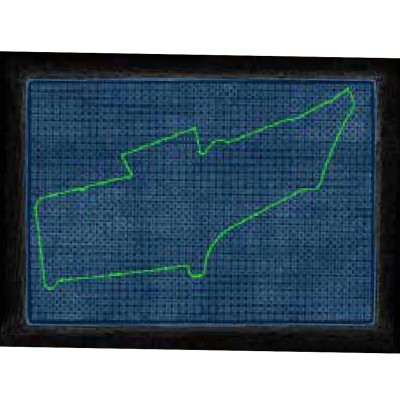

• Forma libera
• Rettangolo
• Quadrato
• Cerchio
• Specifico: ciò consente di creare un numero qualsiasi di moduli specifici del cliente e liberamente definibili per il calcolo vettoriale che possono essere applicati alle forme trovate all'interno di scan.nen.
• Predefinito: utilizzo di forme predefinite in un file. Sono supportati i tipi di file dxf, pcx, bmp, tif, png, jpg.

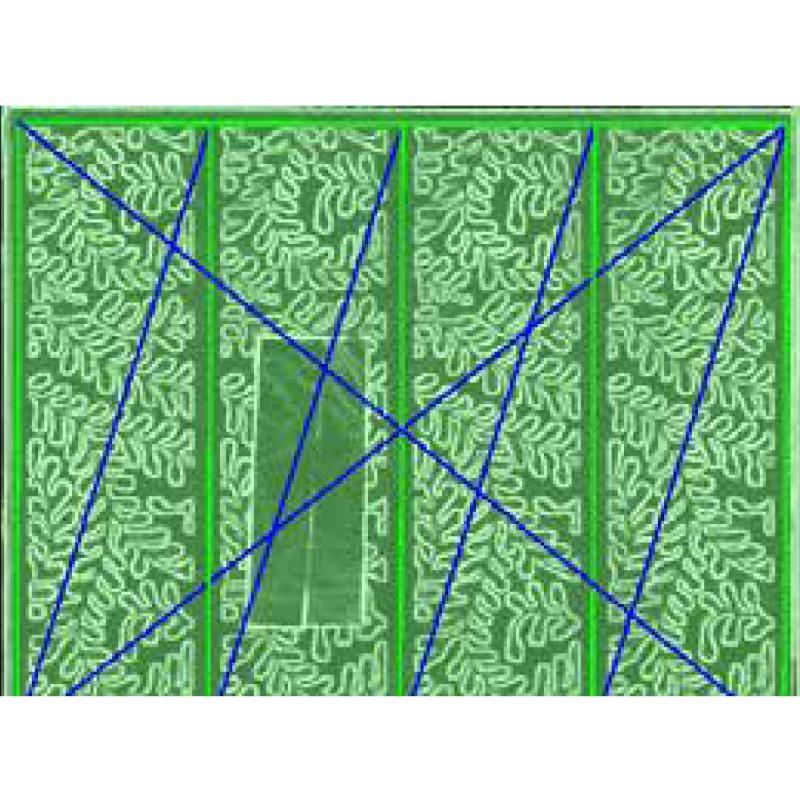

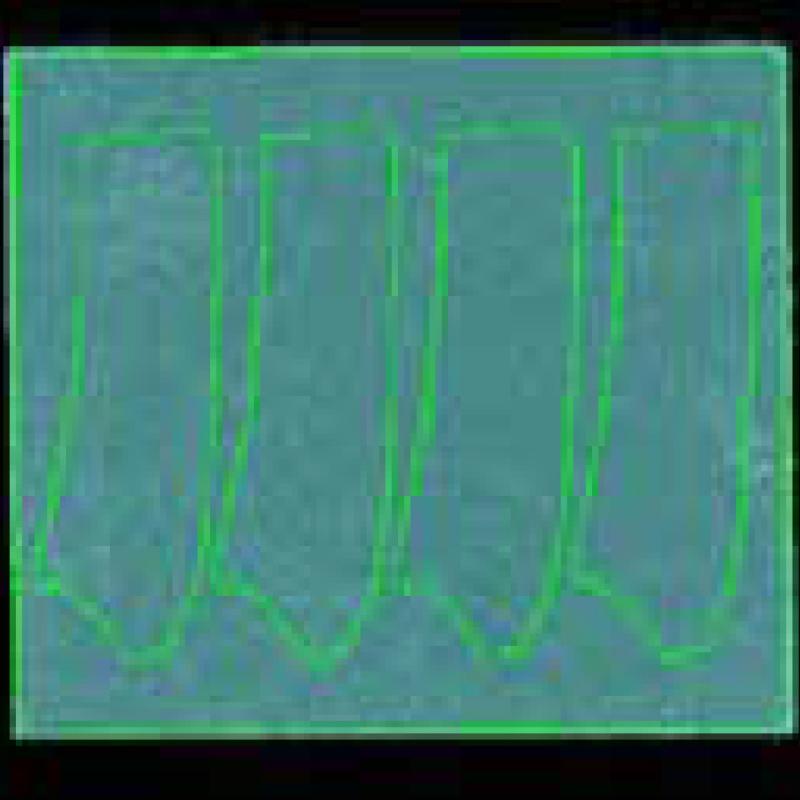

• Piastrelle: posiziona una matrice di sottoforme liberamente definibile sulla forma trovata.

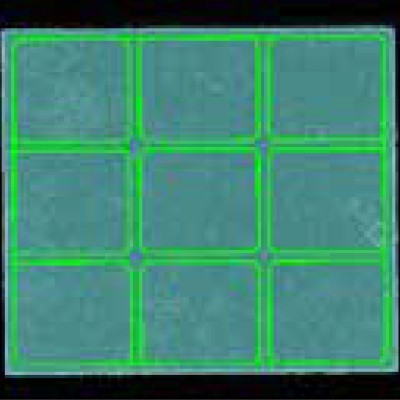

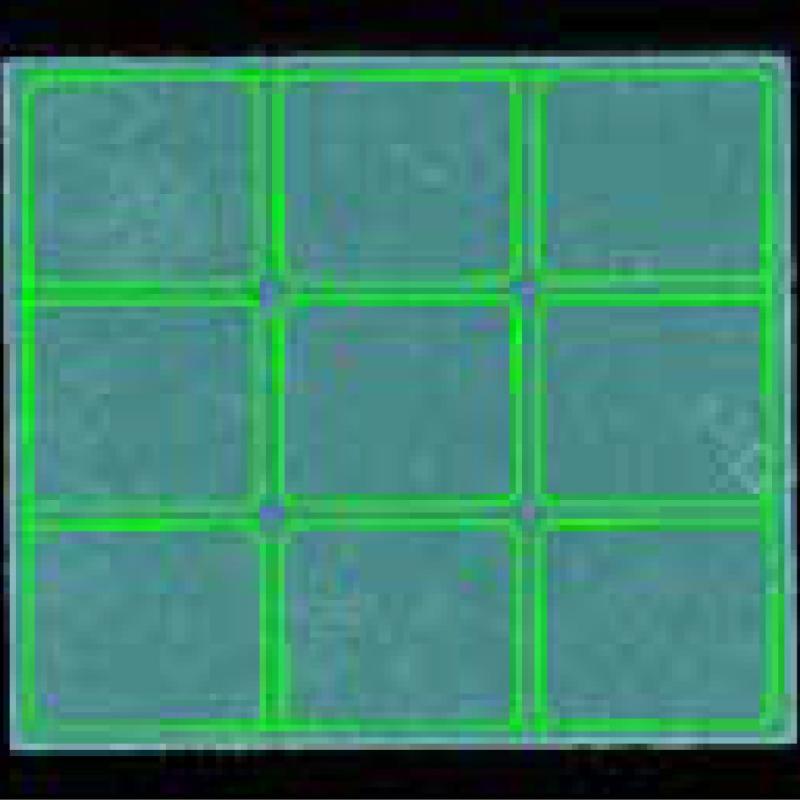

• Griglia: posiziona una griglia liberamente definibile sulla forma trovata.

REGISTRA - RICONOSCE - TAGLIA

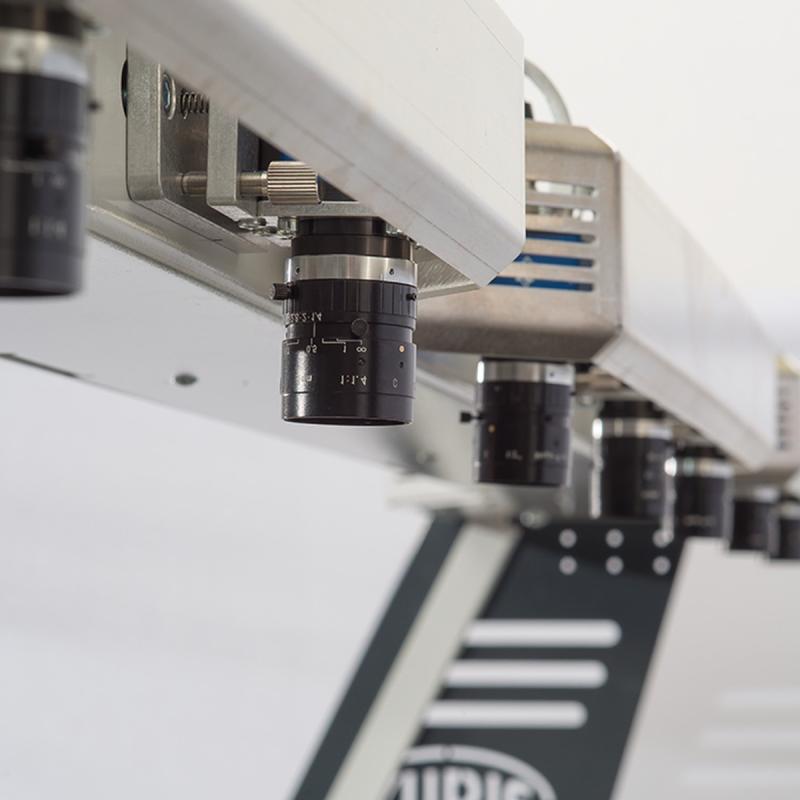

I tessuti/tappeti vengono registrati con il sistema di telecamere integrato. Le telecamere consentono una registrazione rapida e la riproduzione immediata dell'immagine scansionata.

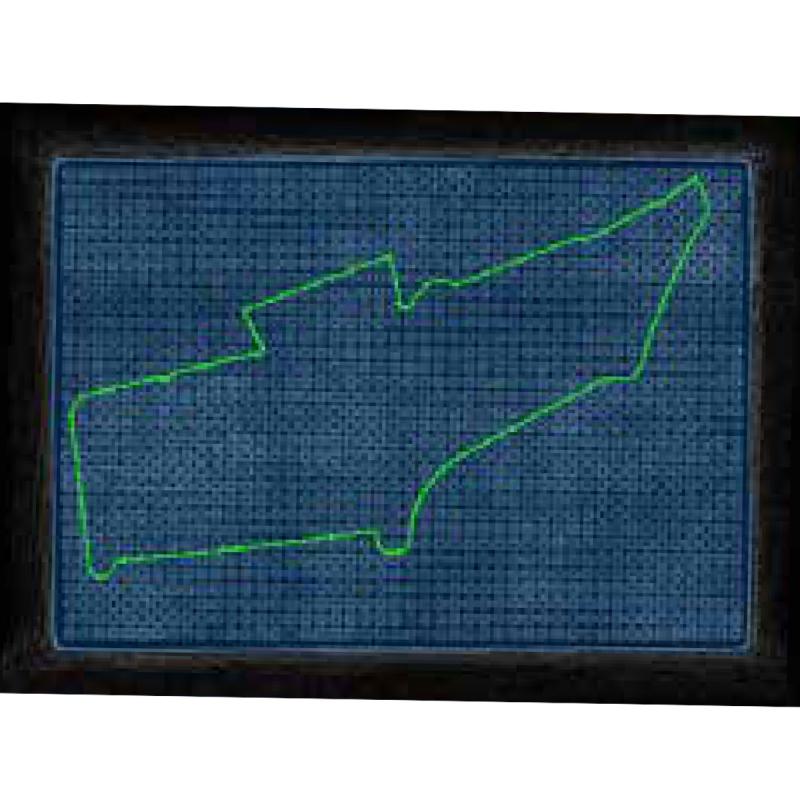

Il software elabora e filtra le immagini registrate in modo che la griglia venga generata direttamente per il taglio. I file di taglio vengono trasferiti dal software di scansione (visitexLOC) direttamente all'HMI, senza ulteriori comandi da parte dell'operatore. Non sono necessari file CAD.

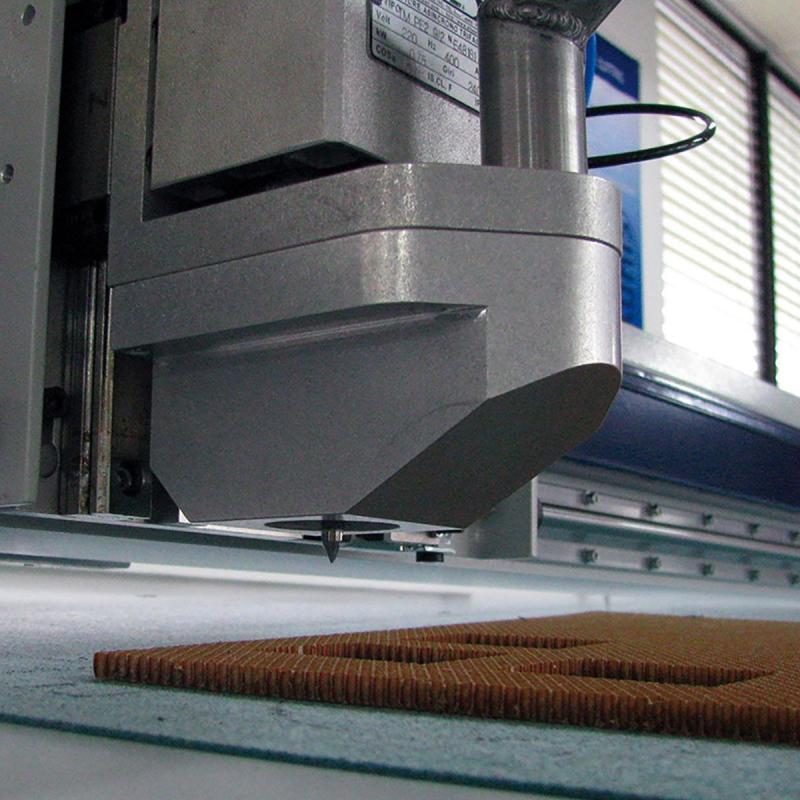

Sviluppato per le condizioni più difficili. Testa di taglio ad alto numero di colpi (14.000) e coltello speciale a 2 lame con altezza di taglio di 15 mm.
La fresa modulare può anche essere attrezzata per le seguenti applicazioni:
fresatura, perforatura / marcatura, con coltello oscillante o coltello circolare motorizzato.

VANTAGGI
• Velocità
• Precisione
• Cambio utensili veloce
• Impostazione rapida
• Terminale di controllo mobile
• Ottima qualità di taglio
• Lunga durata
• Manutenzione veloce
• Facile da usare

OPZIONI
• Testa di base
• Testa per taglio tappeto
• Dispositivo di disegno
• Dispositivo di perforazione
• Dispositivo di fresatura
• Coltello circolare guidato
• Lama oscillante 1 colpo, 2 colpi, 5 colpi
• Vuoto di zona
• Testina di stampa
• Pompa per vuoto da 7,5 o 11 kW
